Manilles inox de levage et maillons de jonction

Tout ce qui relie : maillon de jonction à axe et ressort, manilles droites et lyres en 316L, manilles de sécurité à axe boulonné et goupille, manille à chape pour chaîne, manille rapide, connecteurs rotatifs Rotoconnect et connecteur pour élingue ronde.

Manilles inox de levage et maillons de jonction
FamilleTaillesCMUPrix
Maillon de jonction inox80,63 à 8 tdès 47,05 € HT
Manille droite inox100,4 à 16 tdès 3,72 € HT
Manille lyre inox100,4 à 16 tdès 7,25 € HT
Manille droite de sécurité inox60,4 à 3,85 tdès 5,39 € HT
Manille lyre de sécurité inox60,4 à 3,85 tdès 10,30 € HT
Manille à chape inox90,4 à 8 tdès 35,50 € HT
Manille rapide inox50,9 à 6 tdès 84,30 € HT
Rotoconnect à anse inox60,4 à 2,45 tdès 242,00 € HT
Rotoconnect demi-coquille inox60,4 à 2,45 tdès 215,00 € HT
Rotoconnect à anse, connecteur inox50,63 à 2,45 tdès 250,00 € HT
Rotoconnect demi-coquille, connecteur inox50,63 à 2,45 tdès 224,00 € HT
Connecteur pour élingue ronde inox31,55 à 3,85 tdès 122,00 € HT

Comment choisir sa manille inox

Une manille se choisit en quatre temps : sa forme (droite ou lyre), son axe (vissé ou de sécurité), sa matière (316L ou duplex), puis sa taille, d’après la charge et la chaîne. La taille suit le diamètre de la chaîne : la taille 08 va sur une chaîne de 8 mm. De la taille 04 à la 22, elle porte la même CMU que la chaîne de levage de même diamètre ; la 26 porte 16,00 t. Prenez la plus petite taille dont la CMU couvre la charge.

Choisissez votre manille parmi les familles ci-dessus : chaque fiche donne les tailles, la CMU, le prix HT et la disponibilité.

Manille droite ou manille lyre

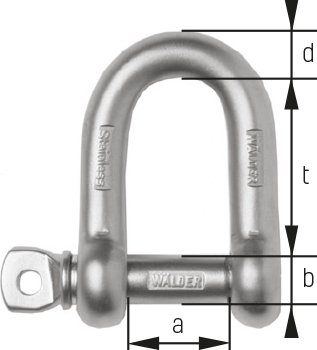

Manille droite : axe vissé, à œil (plan du fabricant).
Manille droite : axe vissé, à œil (plan du fabricant).

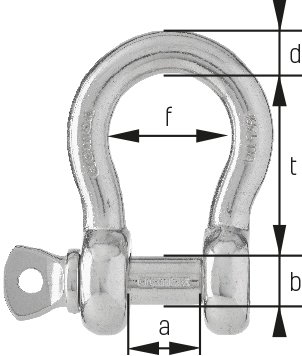

Manille lyre : arrondie, plus de place à l’intérieur (plan du fabricant).
Manille lyre : arrondie, plus de place à l’intérieur (plan du fabricant).

La manille droite, en D, relie deux pièces dans l’axe, sur un seul brin. La manille lyre, arrondie, offre plus de place à l’intérieur (longueur intérieure de 43 mm contre 36,5 mm en taille 08) : elle reprend plusieurs brins ou une traction en angle. À taille égale, les deux ont la même CMU.

Les fiches : Manille droite inox · Manille lyre inox.

Axe vissé ou manille de sécurité

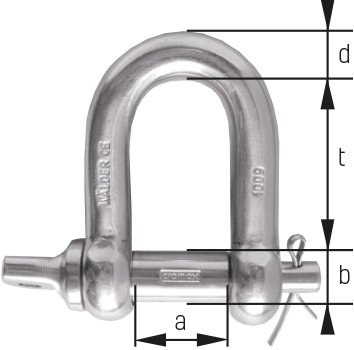

Manille de sécurité : axe, écrou et goupille (plan du fabricant).
Manille de sécurité : axe, écrou et goupille (plan du fabricant).

Sur les manilles droites et lyres, l’axe est vissé et porte un œil : il se monte et se démonte à la main. Sur les manilles de sécurité, l’axe est tenu par un écrou et une goupille : il ne peut pas se dévisser, même si la manille tourne pendant la manutention. Prenez-la pour une manille qui reste montée à demeure.

La manille rapide, en duplex, a un axe à double verrouillage contre le desserrage involontaire ; une fois verrouillé, l’axe peut tourner.

Les fiches : Manille droite de sécurité inox · Manille lyre de sécurité inox · Manille rapide inox.

Manille à chape et maillon de jonction : pour assembler une élingue

La manille à chape se monte directement sur la chaîne, pour la relier à une maille de tête ou à un crochet ; démontable, elle permet de remplacer une pièce sans changer l’élingue. Corps et axe en duplex 1.4462, goupille en 1.4310. Le maillon de jonction, à axe et ressort, joue le même rôle. Les deux se choisissent au diamètre de la chaîne : 104MCI08 et 104MJI08 pour une chaîne de 8 mm.

Les fiches : Manille à chape inox · Maillon de jonction inox.

316L ou duplex

Manilles droites, lyres et de sécurité : 316L (1.4404), éprouvées et polies, norme EN 13889. Manilles à chape, manilles rapides et maillons de jonction : duplex 1.4462, norme EN 1677-1. Le duplex est plus résistant à la charge (Rm 650–880 MPa contre 500–700 MPa pour le 316L) et à la corrosion : plus de 1 008 h au brouillard salin (DIN EN ISO 9227). Les deux nuances sont décrites dans le tableau de compatibilité chimique.

Le 316L (1.4404) des manilles droites, lyres et de sécurité est l’inox que la visserie appelle A4 ; le duplex 1.4462 des manilles à chape et rapides n’est pas un A4. Certificat 3.1 EN 10204 en option sur chaque référence.

Manille de levage ou manille marine

Une manille de levage est un accessoire de levage : sa charge maximale d’utilisation est fixée par le fabricant et marquée sur la pièce, et elle arrive avec sa notice d’instructions (Code du travail, annexe I à l’article R4312-1). Une manille marine, d’accastillage, est faite pour le gréement et l’amarrage : sans CMU marquée ni notice de levage, elle ne doit pas servir à lever une charge, même en inox 316.

Les manilles inox de cette page sont des manilles de levage : droites et lyres en 316L selon la norme EN 13889, éprouvées par le fabricant ; manilles à chape et rapides en duplex 1.4462 selon la norme EN 1677-1. Pour l’eau de mer, consultez le tableau de tenue chimique.

Contrôle et remplacement

Un contrôle visuel avant chaque utilisation ; au moins tous les 12 mois, un contrôle par une personne compétente. Une manille est retirée du service si son marquage est illisible, si elle est déformée, fissurée ou fortement corrodée, ou si l’usure ramène son épaisseur sous 90 % de la cote d’origine. Jamais de traitement thermique ni galvanique.

Questions fréquentes

Manille droite ou manille lyre ?

La manille droite sert à une liaison dans l’axe, sur un seul brin ; la manille lyre, plus large, reprend plusieurs brins ou une traction en angle. À taille égale, le fabricant leur donne la même CMU.

Pourquoi une manille de sécurité ?

Sur les manilles de sécurité, l’axe est boulonné et goupillé : il ne peut pas se dévisser.

Où acheter une manille de levage inox marquée CE ?

Les manilles de levage inox se commandent chez Roux Solution Levage : droites et lyres en 316L, fabriquées selon la norme EN 13889 des manilles de levage, de 0,4 t à 16 t de CMU, dès 3,72 € HT ; manilles de sécurité, à axe boulonné et goupillé, de la taille 04 à la 13. Une manille de levage porte sa CMU et arrive avec sa notice d’instructions (Code du travail, annexe I à l’article R4312-1) ; demandez la déclaration CE de conformité avec votre devis.

Quelle manille inox pour lever 1 tonne ?

La taille 08, CMU 1,55 t : manille droite 104MDVI08 (11,75 € HT), manille lyre 104MLVI08 (16,65 € HT), manille droite de sécurité 104MDVIG08 (16,65 € HT).

Quelle taille de manille pour une chaîne de 10 mm ?

La taille 10, CMU 2,45 t, comme la chaîne : 104MDVI10 pour la manille droite, 104MLVI10 pour la lyre.

Quelle est la norme pour les manilles ?

Les manilles droites et lyres de levage relèvent de l’EN 13889 : celles de cette page, en 316L, sont fabriquées selon la DIN EN 13889, comme leurs versions de sécurité. Les manilles à chape et les manilles rapides, en duplex 1.4462, suivent l’EN 1677-1, la norme des composants d’élingues. Chaque manille porte sa CMU.

Quels sont les différents types de manilles de levage ?

D’après le fabricant : la manille droite, en D ; la manille lyre, dont la forme arrondie rend la liaison plus mobile ; leurs versions de sécurité, dont l’axe est tenu en plus par une goupille ; la manille à chape, pièce de liaison des élingues chaîne assemblées ; la manille rapide, dont l’axe est doublement sécurisé contre le desserrage. Cette page les propose toutes, de 0,4 à 16 t de CMU.

Quelle différence entre une manille inox marine et une manille de levage inox ?

Une manille de levage est un accessoire de levage : sa charge maximale d’utilisation est fixée par le fabricant et marquée sur la pièce, et elle arrive avec sa notice d’instructions (Code du travail, annexe I à l’article R4312-1). Une manille marine, d’accastillage, est faite pour le gréement et l’amarrage : sans CMU marquée ni notice de levage, elle ne doit pas servir à lever une charge, même en inox 316.

Quelle est la différence entre une manille et un mousqueton ?

La manille est un étrier en U fermé par un axe, vissé ou tenu par un écrou ou une goupille : une fois en place, l’axe la garde fermée, et une manille de levage porte sa CMU marquée. Le mousqueton se ferme par un doigt à ressort, parfois verrouillable : il s’accroche vite, mais il ne sert à lever une charge que s’il est prévu pour, avec sa CMU marquée et sa notice. Pour ouvrir et fermer vite une liaison de levage, il existe la manille rapide.

Voir aussi

Roux Solution Levage

Roux Solution Levage, entreprise familiale française du levage et de la manutention depuis 1981, à Portes-lès-Valence (Drôme), est distributeur officiel en France de ces accessoires de levage inox fabriqués en Allemagne : conseil, devis et livraison. Téléphone 09 80 80 29 49, contact@solutionlevage.com.

Prix et caractéristiques mis à jour le 23 octobre 2026 d’après le tarif et les fiches du fabricant ; délai confirmé au devis.
