Eau et assainissement

Stations d’épuration, postes de relevage, pompage : ce qui reste dans l’eau chargée sans rouiller. Ci-dessous, 6 situations types du secteur, avec les références adaptées, leur prix et leur disponibilité.

Relever une pompe immergée

Pompe de 500 kg au fond d’un poste de 6 m.

  • 104PI0506 — Chaîne de relevage de pompe inox, Ø 5 mm, 6 m, CMU 0,63 t, 224,05 € HT
  • 104MDVI05 — Manille droite inox, 6,57 € HT
  • 104PI0506 : chaîne de relevage Ø5 de 6 m, 316L, CMU 0,63 t, avec une maille de reprise tous les mètres pour remonter la pompe palier par palier.
  • Une seule référence pour toute la longueur : la chaîne se vend au mètre entier, de 1 à 25 m.
  • 104MDVI05 : manille droite 316L pour l’attache en tête de puits.

Grosse pompe de relevage

Pompe de 1,5 t à 10 m.

  • 104PI0810 — Chaîne de relevage de pompe inox, Ø 8 mm, 10 m, CMU 1,55 t, 644,90 € HT
  • 104MDVI08 — Manille droite inox, 11,75 € HT
  • 104PI0810 : chaîne de relevage Ø8 de 10 m, CMU 1,55 t, mailles de reprise duplex tous les mètres.
  • Une seule référence pour les 10 m ; poids total 17 kg environ.
  • 104MDVI08 : manille 1,55 t assortie.

Points d’accrochage dans la bâche

Fixer des points de levage sur la structure inox du poste.

  • 104PASI010 — Anneau de levage à souder inox, 33,30 € HT
  • 104PASI020 — Anneau de levage à souder inox, 63,70 € HT
  • 104MLVI08 — Manille lyre inox, 16,65 € HT
  • 104CI08 — Chaîne de levage inox G6, 43,10 € HT
  • Anneau à souder : inox sur inox, 1 t ou 2 t.
  • 104MLVI08 : manille lyre pour reprendre plusieurs brins.
  • 104CI08 : chaîne G6 316L vendue au mètre pour les liaisons.

Sortir la pompe avec le palan

Une élingue 1 brin à crochet, qu’on laisse sur place.

  • Élingue soudée en usine : pas d’axe à surveiller, la plus économique.
  • Crochet à verrouillage automatique : ne s’ouvre pas sous charge.

Poste à deux pompes

Deux pompes de 800 kg dans un poste de 6 m.

  • 104PI0606 × 2 — Chaîne de relevage de pompe inox, Ø 6 mm, 6 m, CMU 0,9 t, 303,90 € HT
  • 104MDVI06 × 2 — Manille droite inox, 9,02 € HT
  • 104PI0606 : chaîne de relevage Ø6 de 6 m, CMU 0,9 t, 316L à mailles de reprise duplex tous les mètres ; une par pompe.
  • 104MDVI06 : manille droite 316L de 0,9 t pour chaque attache en tête de puits.
  • Deux chaînes identiques : une seule référence, commandée en quantité 2.

Pompe de 2 t à 15 m : le poids de la chaîne compte

Une pompe de 2 t au fond d’un puits de 15 m.

  • 104PI1015 — Chaîne de relevage de pompe inox, Ø 10 mm, 15 m, CMU 2,45 t, 1 411,10 € HT
  • 104MDVI10 — Manille droite inox, 37,25 € HT
  • En Ø9 (CMU 2 t), 15 m de chaîne pèsent environ 36 kg : pompe et chaîne dépassent 2 t en tête de puits.
  • 104PI1015 : chaîne de relevage Ø10 de 15 m, CMU 2,45 t, environ 41 kg.
  • 104MDVI10 : manille droite 316L de 2,45 t, assortie.

Pourquoi de l’inox dans un poste de relevage

Dans un poste de relevage ou une station d’épuration, la chaîne et la manille restent dans l’eau chargée. Les chaînes inox du fabricant sont prévues pour ces milieux : eaux usées, eau de mer, solutions salines, lessives et acides, dans la limite de la tenue de l’acier (tableau de compatibilité chimique).

La chaîne de relevage est en 316L jusqu’au Ø16, avec des mailles de reprise en duplex ; du Ø18 au Ø26, elle est entièrement en duplex, plus résistant à la corrosion que le 316L : plus de 1 008 h au brouillard salin (DIN EN ISO 9227).

Ce que demandent les cahiers des charges

Plusieurs collectivités l’écrivent dans leurs prescriptions pour les postes de relevage et de refoulement : chaîne et manilles en inox 316L (Montpellier Méditerranée Métropole, 2023 ; Communauté d’agglomération du Beauvaisis, 2023 ; Pays d’Ancenis, 2026 ; Quimperlé Communauté, 2026), anneaux de reprise tous les mètres (Montpellier, 2023) ou « une grosse maille tous les mètres » (Pornic Agglo Pays de Retz, avril 2026), chaînes appropriées au poids de la pompe (Beauvaisis, 2023).

La chaîne de relevage répond à ces trois points : chaîne 316L, maille de reprise tous les mètres, diamètre choisi d’après le poids de la pompe. La manille droite 316L de même charge complète l’attache en tête de puits.

Choisir la chaîne d’un poste

Donnez au configurateur le poids de la pompe et la profondeur : il choisit le diamètre (de 0,2 t en Ø3 à 15 t en Ø26), la longueur au mètre entier, la manille d’attache et, en option, le crochet à souder, le palan et le chariot inox du poste. Chaque chaîne est une seule référence à la longueur : 104PI + diamètre + longueur (104PI0506 = Ø5 de 6 m).

À grande profondeur, le poids de la chaîne s’ajoute à celui de la pompe : le configurateur le signale quand l’ensemble dépasse la charge de la chaîne, comme pour la pompe de 2 t à 15 m ci-dessus.

En images

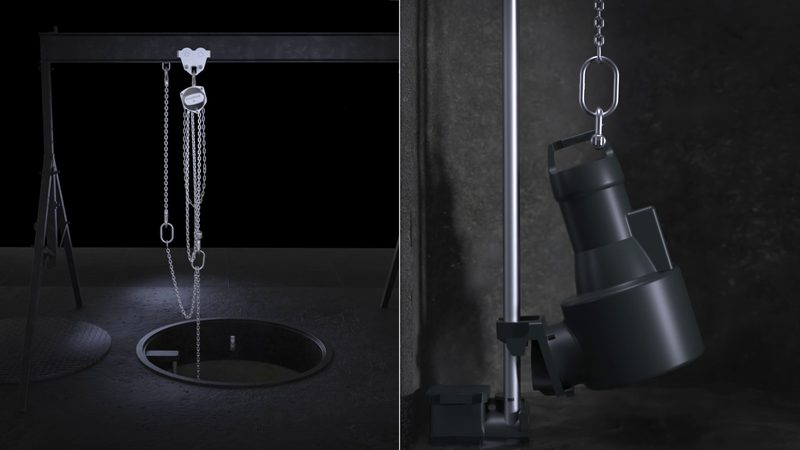

Poste de relevage : portique, chariot et palan inox, chaîne de relevage dans le puits (image du film du fabricant).
Poste de relevage : portique, chariot et palan inox, chaîne de relevage dans le puits (image du film du fabricant).

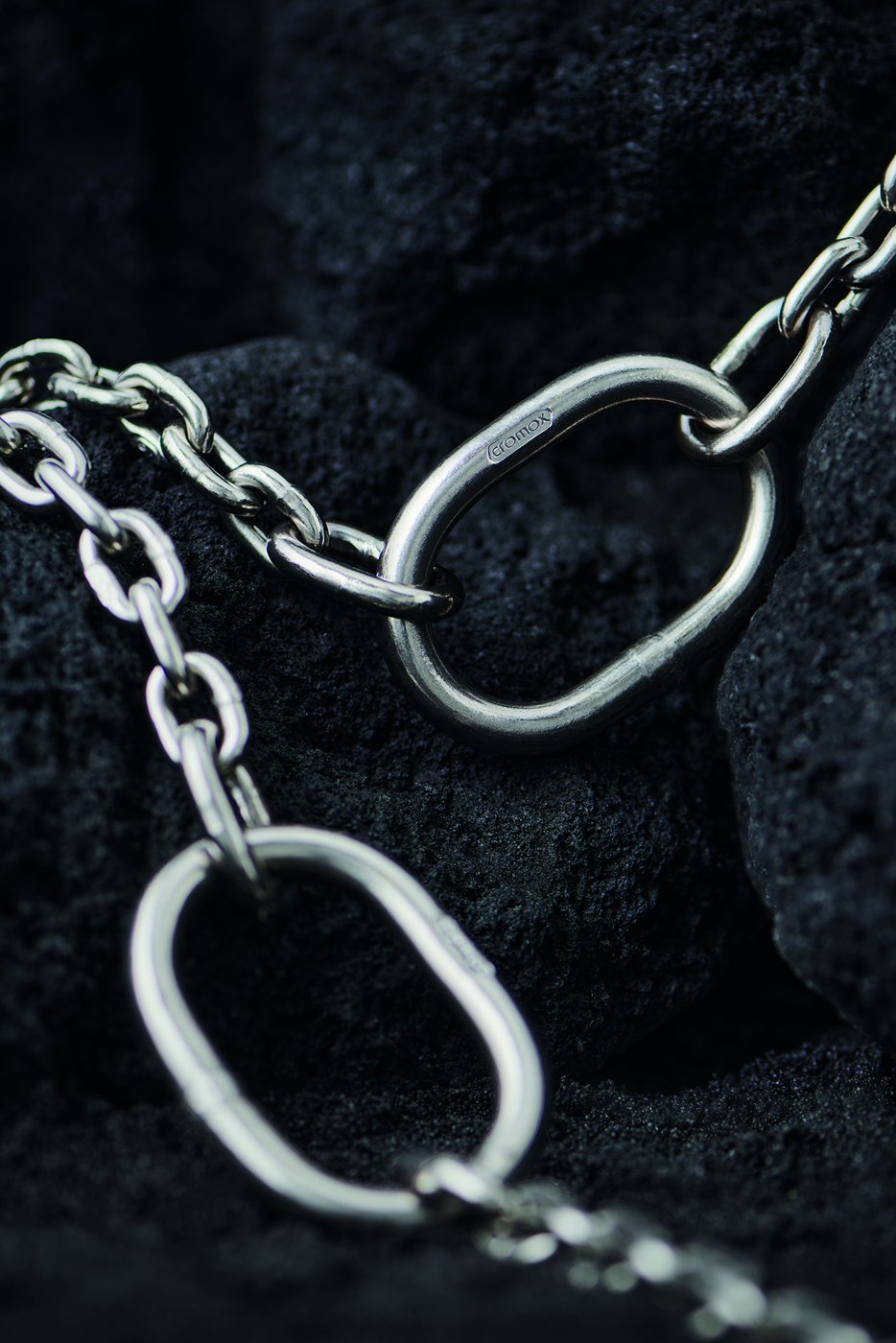

Chaîne de relevage : la maille de reprise, tous les mètres, pour reprendre la chaîne sans décrocher la pompe.
Chaîne de relevage : la maille de reprise, tous les mètres, pour reprendre la chaîne sans décrocher la pompe.

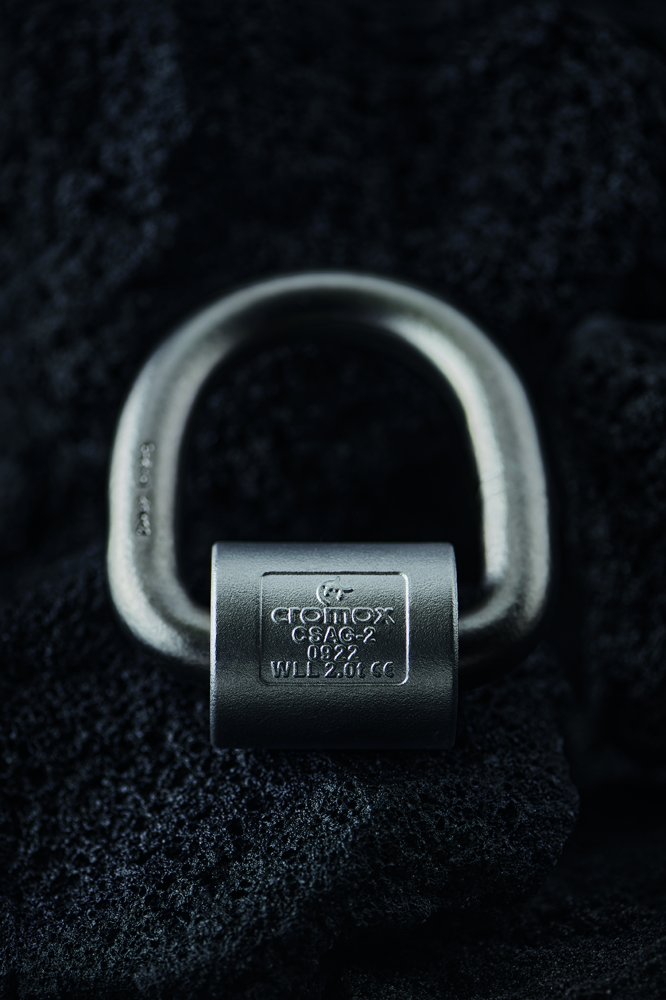

Anneau à souder : un point d’accrochage inox sur la structure inox du poste.
Anneau à souder : un point d’accrochage inox sur la structure inox du poste.

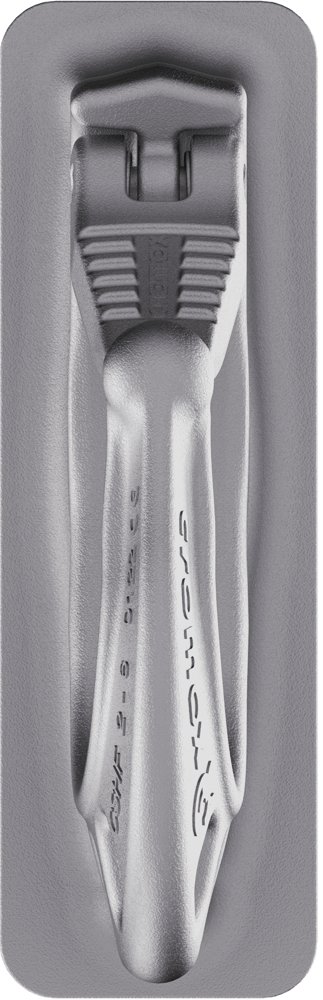

Crochet à souder duplex : il tient la chaîne en tête de puits quand le palan est décroché.
Crochet à souder duplex : il tient la chaîne en tête de puits quand le palan est décroché.

Les produits adaptés

FamilleÀ quoi ça sertCMUPrix
Chaîne de relevage de pompe inoxUne maille de reprise par mètre pour remonter la pompe.0,2 à 6 tdès 30,60 € HT
Chaîne de relevage de pompe duplexChaîne de relevage tout duplex, pour les pompes lourdes.8 à 15 tdès 397,00 € HT
Manille droite inoxLiaison dans l’axe, sur un seul brin.0,4 à 16 tdès 3,72 € HT
Manille droite de sécurité inoxAxe boulonné et goupillé : ne se dévisse pas.0,4 à 3,85 tdès 5,39 € HT
Anneau de levage à souder inoxPoint de levage à souder sur une structure inox.0,5 à 10 tdès 22,55 € HT
Crochet à souder inoxCrochet à souder sur une structure, en duplex.1 à 4 tdès 86,25 € HT
Palan manuel à chaîne inoxPalan manuel à chaîne tout inox, électropoli.0,63 à 3 tdès 2 865,00 € HT
Chariot porte-palan inoxChariot porte-palan inox, à poussée ou à chaîne.0,63 à 2 tdès 852,00 € HT

Questions fréquentes

Inox 316L ou duplex : quelle chaîne choisir pour une station d’épuration ?

Pour une station d’épuration ou un poste de relevage, le 316L est la nuance courante : c’est celle que demandent les cahiers des charges cités sur cette page, et celle de la chaîne de relevage jusqu’au Ø16, avec ses mailles de reprise en duplex. Le duplex prend le relais pour les fortes charges, du Ø18 au Ø26 (8 à 15 t), et il résiste mieux à la corrosion par piqûres (indice PREN de 30,85 à 38,07, contre 23,10 à 28,50 pour le 316L) ; les pièces duplex tiennent plus de 1 008 h au brouillard salin.

Quelle chaîne pour relever une pompe immergée ?

Une chaîne de relevage : chaîne inox à maille de reprise tous les mètres, choisie d’après le poids de la pompe (de 0,2 à 15 t) et vendue à la longueur, en une seule référence. Le configurateur donne la taille, la longueur et le prix HT.

À quoi sert la maille tous les mètres ?

À remonter la pompe palier par palier : on reprend la chaîne à la maille suivante, sans décrocher la pompe. En Ø22 et Ø26, le fabricant livre des éléments d’environ 2 m : une maille de reprise tous les 2 m.

Quelle manille pour accrocher la pompe ?

Une manille droite 316L de même charge que la chaîne : 104MDVI05 (0,63 t) pour une chaîne Ø5, 104MDVI08 (1,55 t) pour une Ø8. Le configurateur la choisit et la propose en option.

La chaîne inox tient-elle dans les eaux usées ?

Les chaînes inox du fabricant sont prévues pour les eaux usées, l’eau de mer, les solutions salines, les lessives et les acides. Pour un effluent chimique particulier, le tableau de compatibilité donne la tenue du 316L et du duplex ; l’acide chlorhydrique est à éviter.

Quel délai pour une chaîne de relevage ?

Disponibilité du premier mètre : Ø3, 5, 6, 7, 8, 9, 10, 13 et 16 : disponible ; Ø4, 22 et 26 : fabrication sur commande ; Ø18 : indisponible, nous consulter. Délai confirmé au devis.

Voir aussi

Roux Solution Levage

Roux Solution Levage, entreprise familiale française du levage et de la manutention depuis 1981, à Portes-lès-Valence (Drôme), est distributeur officiel en France de ces accessoires de levage inox fabriqués en Allemagne : conseil, devis et livraison. Téléphone 09 80 80 29 49, contact@solutionlevage.com.

Prix et caractéristiques mis à jour le 23 octobre 2026 d’après le tarif et les fiches du fabricant ; délai confirmé au devis.
